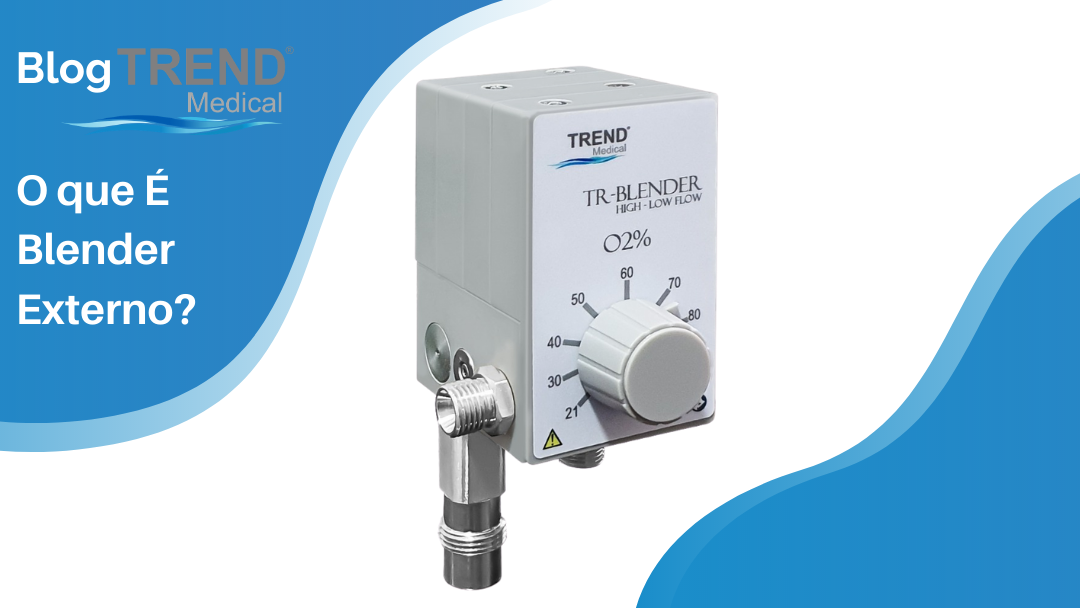

Descrição
O Blender é um misturador de ar e oxigênio que possui alarme sonoro e sistema de segurança para prevenir baixa pressão de um dos gases.

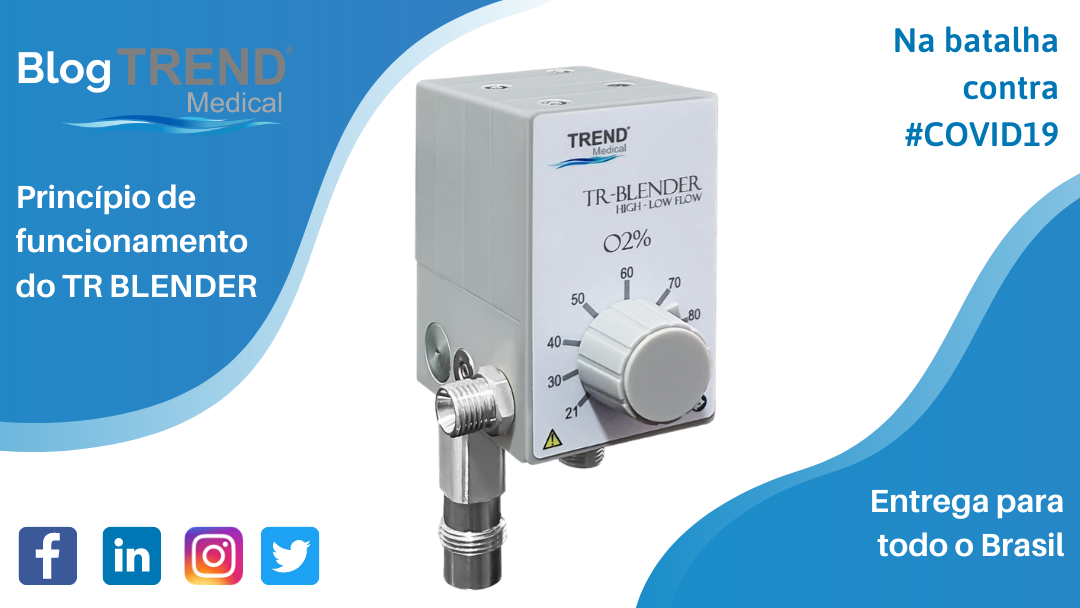

Princípio de funcionamento
A pressão nominal de entrada dos gases para funcionamento do blender é de 3,5 kgf/cm2.
Ao se reduzir a pressão de entrada de apenas um dos gases (ar ou oxigênio), o blender automaticamente reduz internamente a pressão do outro gás, desde que a diferença entre as pressões de entrada não ultrapasse 1 kgf/cm2.
Nota:
O Blender atende aos requisitos de fluxo de gás reverso estabelecidos pela cláusula 6 da ISO 11195:1995.
A fabricação das peças do equipamento, bem como a suamontagem é baseada em processos isentos de graxa e derivados de petróleo.
Atenção:
Caso a diferença de pressão de entrada entre os gases for maior que 1 kgf/cm2 uma válvula interna é aberta para manter o suprimento de gás ao ventilador, através da pressão mais elevada interligando as vias de entrada de ar e oxigênio e acionando o alarme sonoro, neste momento o blender perde a função e a porcentagem de oxigênio na mistura irá depender das pressões de entrada de cada gás. Para atender fluxos inspiratórios elevados, o blender deve estar apropriadamente conectado ao ventilador.
Pressão de entrada de AR/O2 |
3,5 kgf/cm2 (3,5 a 5 kgf/cm2) |
FIO2 |
21 a 100% |
Fluxo |
1 a 100 l/min |
Precisão |
5% |
Alarme (sonoro) / bypass Ar/O2 |
Sempre que a diferença entre a pressão de entrada de ar e O2 exceder até 2 kgf / cm2 (kPa x 100) |
Bleed |
9 l/min @ 3,5 kgf/cm2 |
Dimensões e Peso |
7,6 x 3,8 x 7,4 cm |
1,1 kg |
Nome Comercial: TR BLENDER
Registro ANVISA número: 81628579002
Responsável Técnico: Eng. Edivaldo Passos
CREA: 5070067090
